☆ Serial Console of RaspberyPi

ようやく できた。

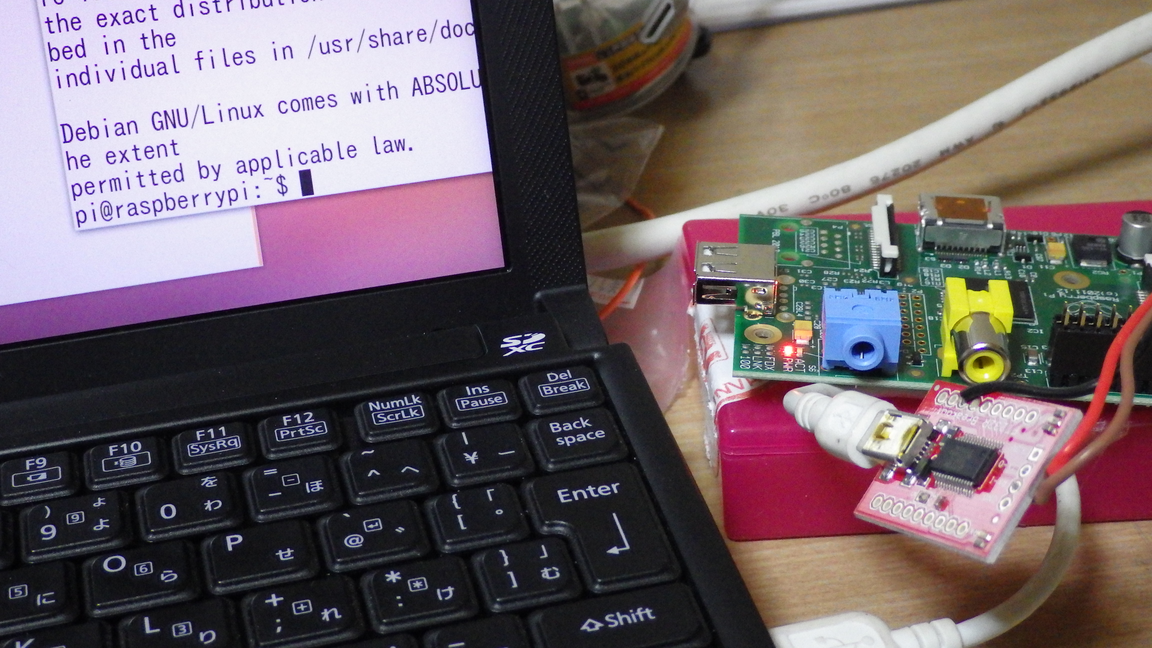

共立で買ったsparkfun.comのFT232R (Lがない) Breakout。
PCのUSBに挿すと、すぐ/dev/ttyUSB0になった。
三ヶ所のはんだづけは、ますます下手になったことを実感。

$ cat serial.txt
FT232R     RaspberryPi
GND 黒     黒 GND 6
RXI 茶     茶 UART TXD 8
TXO 赤     赤 UART RXD 10

落とし穴としてkermit。
まず起動時に文字化け。これは set speed 115200 で正常に なった。
そして、シリアルからの文字は流れてくるのに、端末の打鍵 は全然伝わらない。RaspberryPi上で

$ sudo sh -c "/usr/games/sl > /dev/ttyAMA0"

などとやると端末にSLが走ったが、ログインプロンプトに 何を入力しても何も。はんだづけをやり直したり、 テスタを当てたり、違うRaspberryPiに繋ぎ直したりと、 ひとしきり試行錯誤。
やがて kermit のマニュアルと睨めっこ。

$ cat .kermrc
set line /dev/ttyUSB0
set speed 115200
set carrier-watch off
set flow xon/xoff

でようやく。

☆ USBを外して、それから。

ピンが曲がったUSBを、RaspberryPiから外そうと小二時間。
流石にあっさりとは抜けなかった。RaspberryPiは思ったより 頑丈にできているようだった。

なんとか外したいものの半分は外せた。さて、端子が抜きにくいので ここで次を考えることとする。
とりあえず、プラスとマイナスがどれかは分かった。
ここに何を繋いだものか。

☆ このあたりが

今日の限界のはず
