屑俺日記

☆ 温度計接続

はじめてのI2C。Linuxカーネルを make menuconfig するときに よく見たが、基本無効にしていたはずである。
もちろん、これも SerialConsole同様、 実用入門のコピペである(自分の頭から出たものはない)。

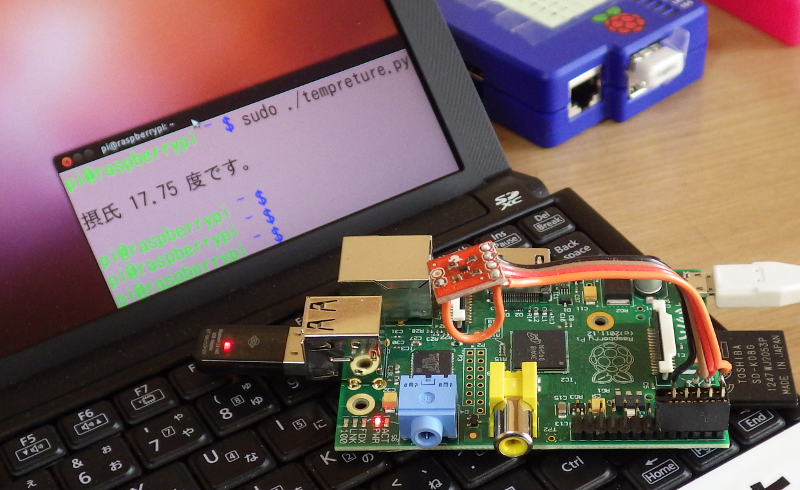

千石で買ったTMP102をGPIOに接続。

TMP102      RaspberryPi
ADD0,V+  橙    3.3V
SDA      赤    SDA
SCL      茶    SCL
GND      黒    GND

Raspbian に i2c-tools と python-sumbus を apt-get。
/etc/modprobe.d/raspi-blacklist.conf の中身にコメントを付け、 /etc/modules に isc-dev を書き添えて再起動。
スーパーユーザで i2cdetect -y 1(何もかも記事どおり)

手元にアンプがないので、OpenJTalkまで進めない。
さてどうしたものか。

☆ 5Vなのか

ユーザーガイドに、本体の給電状況を確認する方法が載っていた。
4.8Vを下回るなら電源を交換するようにと書かれていた。

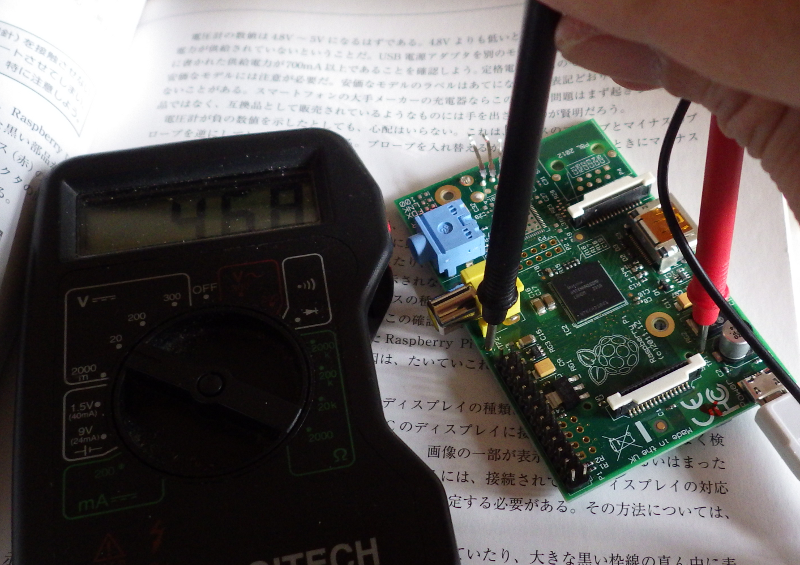

動作するRaspberryPiから、すべてを外しても、電圧がちょっと低い ことに気づく。

手元のUSBハブからは、実測5.16Vが給電されていた。
が、同じく手元の充電器からは、4.76Vしか出ていなかった。
特定のRaspberryPi一台と特定のSDカード一枚の 組み合わせを除き、 いずれからの給電であっても、RaspberryPiは動いていた。

手元のPCは4.98V, デジカメのUSB充電器が5.06Vであった。

ちなみに測定に使った回路計は、16年前に値段で選んだはずの デジタルテスタである。もちろん、一度も校正したことはない。
