☆ 点滅調光

LEDで調光する方法として、目にも留まらない時間に ON/OFFを繰り返す話があった。
8個のLEDで段階的に明るさを変えてみる。

Pythonでこんな感じに。

port_list = [4, 17, 18, 22, 23, 24, 25, 27]

for port_num in range(1,9):
  for num in range(port_num):
    print port_list[num],
  print ""

4
4 17
4 17 18
4 17 18 22
4 17 18 22 23
4 17 18 22 23 24
4 17 18 22 23 24 25
4 17 18 22 23 24 25 27

で、LED点滅(所々省略)。

port_list = [4, 17, 18, 22, 23, 24, 25, 27]

num_init = 0.00000001
round_time = 10000

for round in range(round_time):
  for port in port_list:
    GPIO.output(port,GPIO.HIGH)
  num = num_init
  for port in port_list:
    time.sleep(num)
    num = num * 4
    GPIO.output(port,GPIO.LOW)

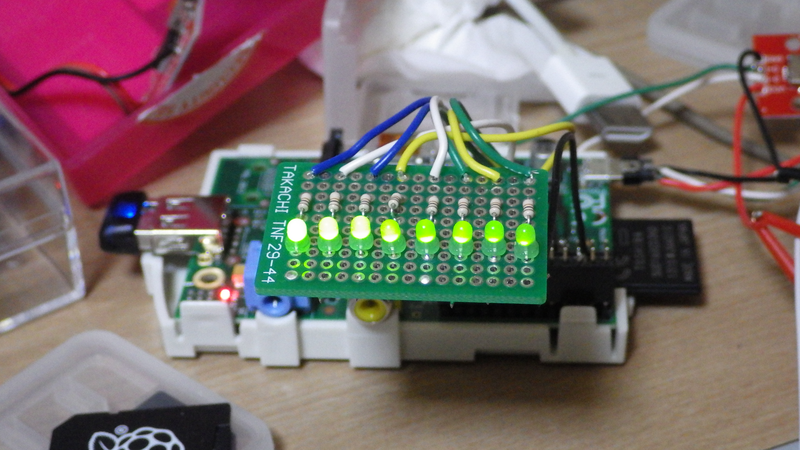

右端が少々ちらついてしまったが、まあいいか。
それより、この環境では8つも段差は設けられない (隣との差はあまり分からない)。

☆ 遂に

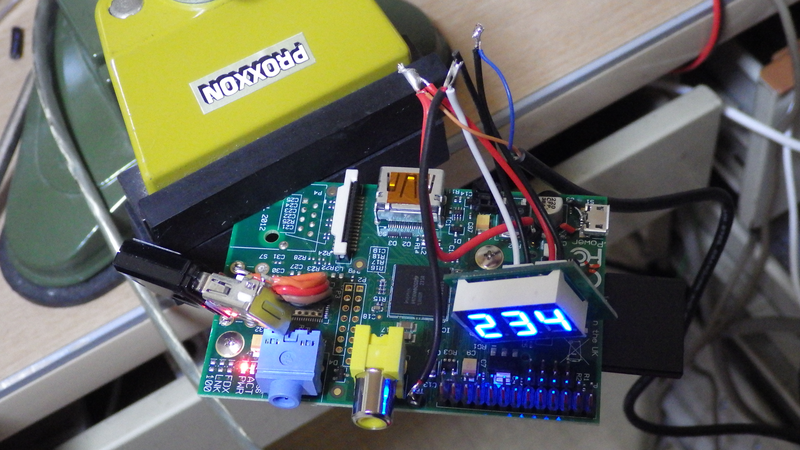

TP1-TP2間にUSBケーブルと電流計をはんだづけしてしまった。
依然として汚く、おまけに線がもつれてしまっているが、 ともかく動いている。

でも、この結果、USBケーブルが邪魔になって、前まで使っていた 透明アクリルのケースに収まらなくなった(蓋が閉まらない)。
さてどうしよう。

☆ 今日はもう

ここまで。
