☆ リセットボタンとかつけてみた

他の人がやってるのを見たり、 elinux.orgの記事を見たりしてなんかかんか。

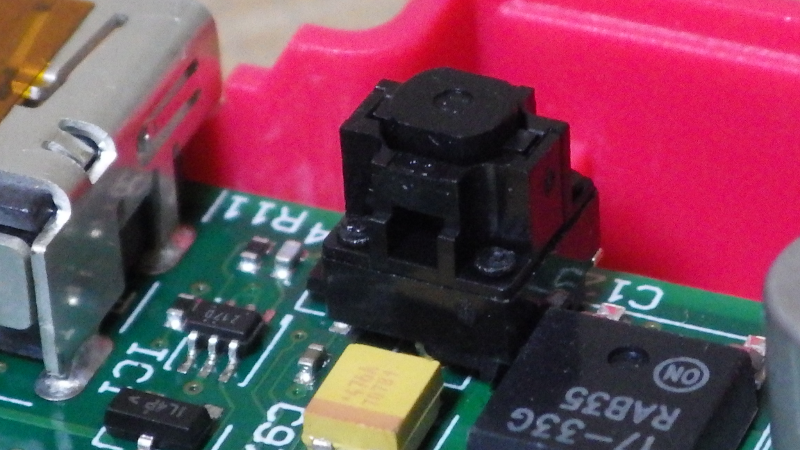

共立で買ってきたタクトスイッチ。足の幅が二本分あり、少々無理に ピンを曲げて差し込み、 P6ヘッダにはんだづけ。

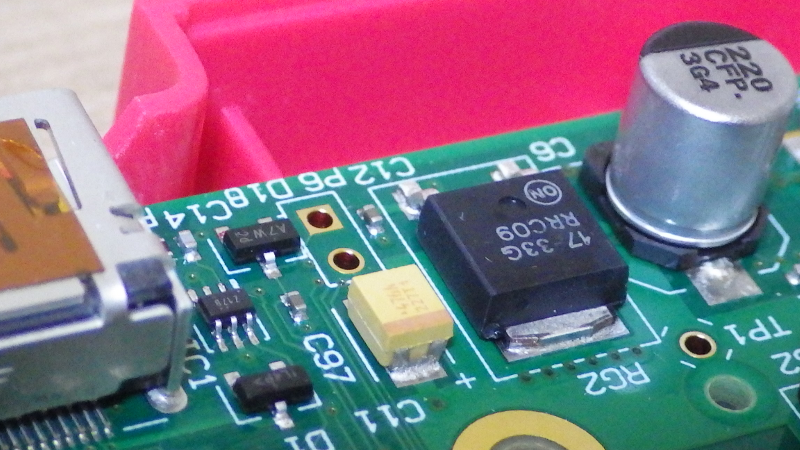

つける前は、 こんな感じだった。

動作確認。まずRasPiが起動することを確認し、sudo poweroff。
黄色いLEDが点灯しなくなって(シャットダウンの終了を見届けて) ポチる。じきに再起動。どうやらうまくいったらしい。
ちょっと便利になったかもしれない。

ただし。

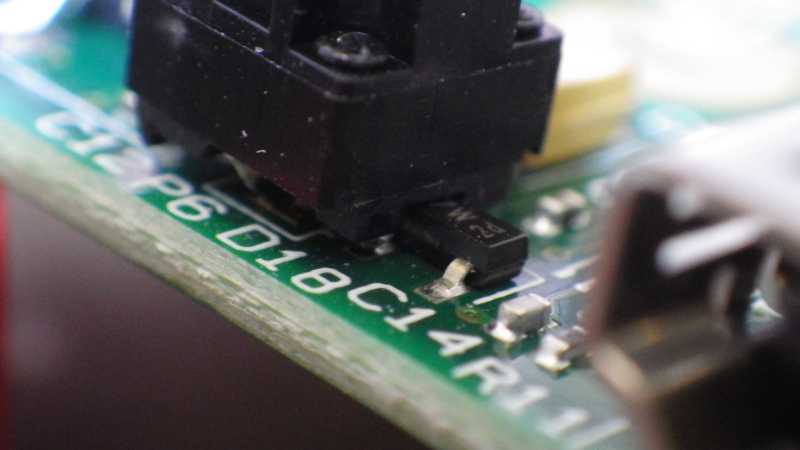

よく見ると、リセットボタンは大きすぎた。
チップコンデンサの上に、跨ってしまっている。
さて、どう祟られるか。

それから、 P5ヘッダにピンをはんだづけする。

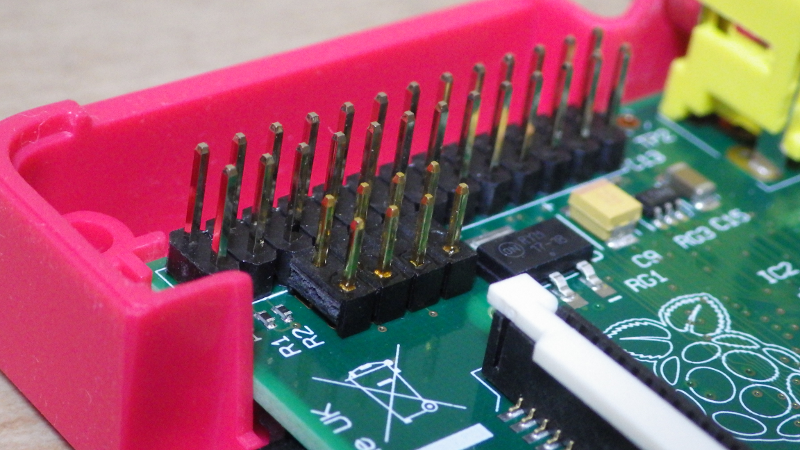

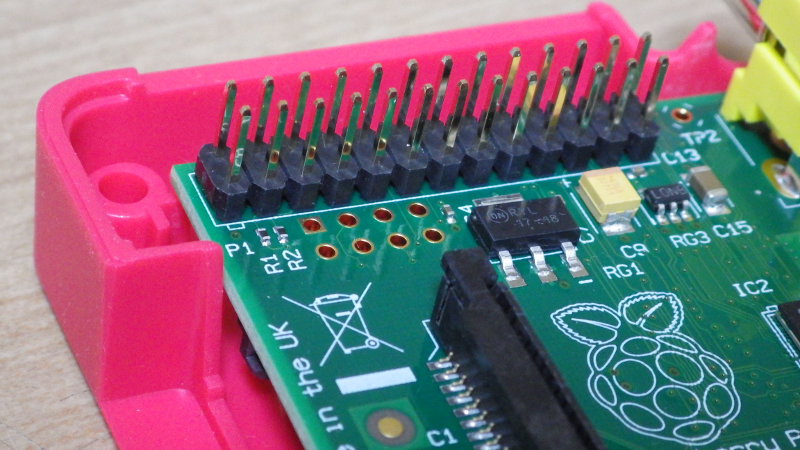

つける前(実はつけていないRaspberryPi)と、 つけた後。
さて、この後に何を。

☆ 青道心のLちか

Raspi本体のGPIOにアクセス。
Pythonが一番簡単そうに見えた。確かに点灯はすぐできた。
が、消し方が分からない。ドキュメントが見当たらない。
リンク先のPythonの別のライブラリをインストールしてみたが、 まともに動作しないまま一年近く放置されていた。
さしあたり、 bash。ピンヘッダ1、ピン番号7の GPIO4と、同じく6のGNDにLEDと抵抗器を接続。
最初から点灯、消灯まで。

$ sudo  bash

# echo "4" > /sys/class/gpio/export

# echo "out" > /sys/class/gpio/gpio4/direction

# echo "1" > /sys/class/gpio/gpio4/value

# echo "0" > /sys/class/gpio/gpio4/value
