☆ bashによるLちか、のつづき

お手軽だけど、点滅の処理を繰り返すと、なんか遅くなってしまう。
以下、export と direction への前処理省略。

# value=/sys/class/gpio/gpio4/value

# function onoff()
> {
> if [ $val -eq 0 ]
>   then val=1
>   else val=0
>   return $val
> fi
> }

# time for num in `seq 100`
> do onoff
> echo $val > $value
> sleep 0.1
> done

real    0m11.793s
user    0m0.360s
sys     0m1.240s

# time for num in `seq 1000`
> do onoff
> echo $val > $value
> sleep 0.01
> done

real    0m27.741s
user    0m3.840s
sys     0m12.070s

☆ 8本どうにかうまくいった。

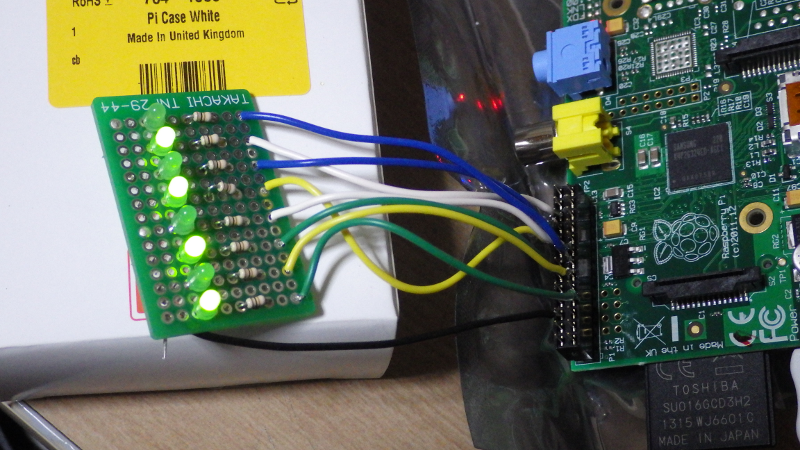

ピンヘッダ1のうち、デフォルトでGPIOとして使える 8本にLEDをつけてみた。
位置も番号も飛び飛びだったので、 LEDの並びを、GPIO番号順にする。
最初に書いてはいるが、実は危うくGNDを 忘れるところだった。

黒 Pin  6(GND)
緑 Pin  7(GPIO4)
黄 Pin 11(GPIO17)
緑 Pin 12(GPIO18)
白 Pin 15(GPIO22)
黄 Pin 16(GPIO23)
青 Pin 18(GPIO24)
白 Pin 22(GPIO25)
青 Pin 13(GPIO27)

export と direction を済ませて、順次点滅。

# for pnum in 4 17 18 22 23 24 25 27
> do echo "1" > /sys/class/gpio/gpio${pnum}/value
>    sleep 0.1
>    echo "0" > /sys/class/gpio/gpio${pnum}/value
> done

WLAN( LAN-W150NU2HT) もついでに購入。
すっと動いたので 消費電力(公称定格で230mA/5V)以外、 あまり書く気になれなかったり。

写真は上下逆かもしれないが、反対にしても またどこか変になりそうなので、このままとする。
