屑俺日記

☆ USB給電のスピーカを

つけてみた。スピーカの値段は500円しなかったし、本体のサウンド だから音声とかはさほど期待していない。
どのくらい電力を食うのか見たくなって、電流計つきのUSBケーブルで Raspbianを起動させてみる。
イーサネットだけを繋ぎ、mpg321で、適当なmpgを再生してみた。
ただ繋いだだけで50mA、再生時に70mAほど消費していたようだ。
ボリュームをいじっても、消費電力は変らないように見えた。

☆ 動くが危険、危険だけど動く

MicroUSBのはんだ付けを試す。
うまくいけば、RaspberryPiの給電口が出っ張らなくなるかも。

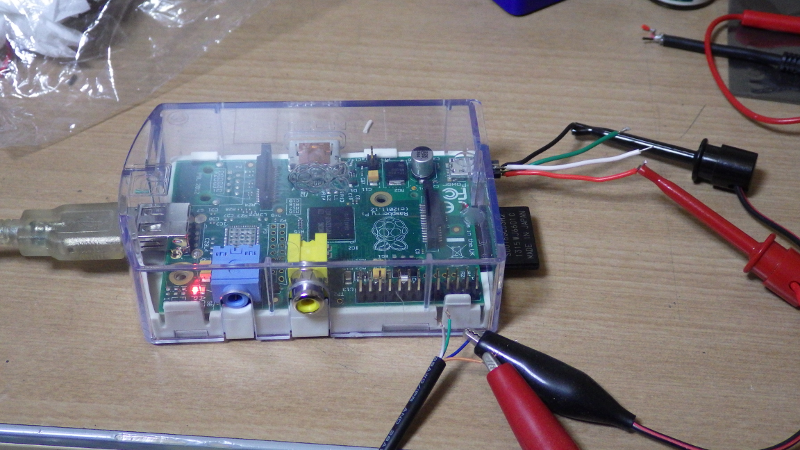

写真は動いたRaspberryPi。
動かないものもあった(電源が入らない)。

USB2.0までの結線は、

1     V BUS  電源         赤
2     D-     データ(-)    白
3     D+     データ(+)    緑
4     ID     プラグの識別 -
5     GND    グラウンド   黒
Shell Shield メタシェル   ドレイン・ワイヤ

なんかよく分からないが。
