☆ 電流を測って見るためあれこれ

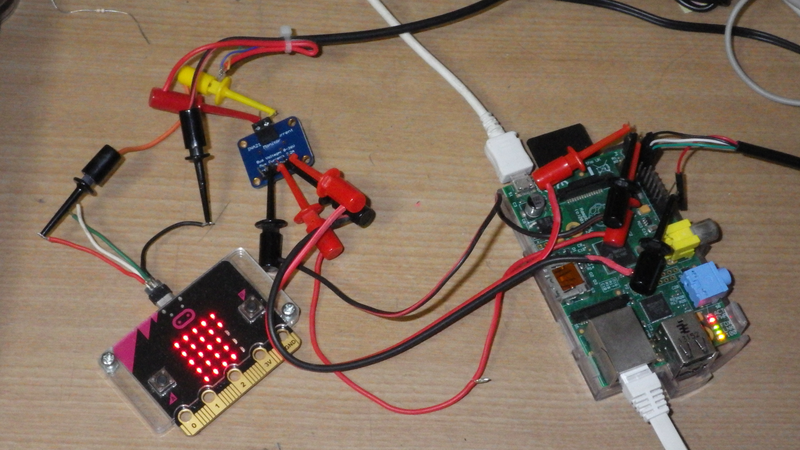

既に昨日にできた「電圧/電流計」は、 今の所RaspberryPiの起動を見ることはできていない。
数年前のはんだづけではまともに起動しないようだった。

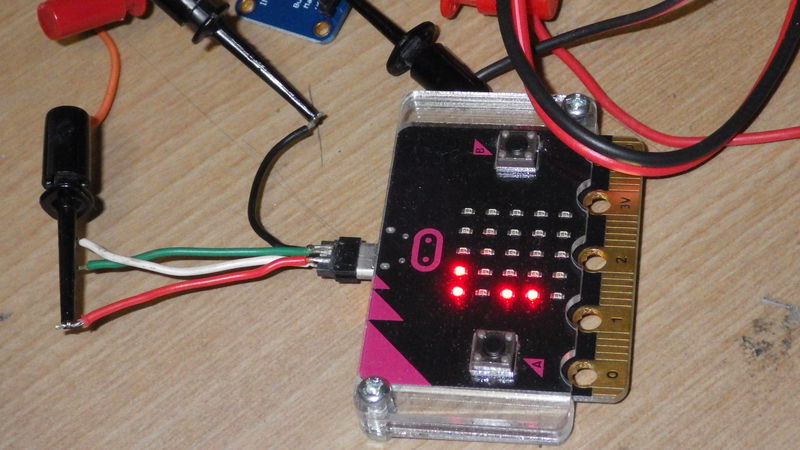

Micro:bitは動かせたので、てけとうにLEDを点灯させる スクリプトを書いた。
1秒毎に1つずつ点灯させ、全部点いたら2秒後に消す、を 繰り返す。

ina219_example.pyをhackして(?)、ある程度の時間、 連続測定するスクリプトを書いた。

#!/usr/bin/python

from Subfact_ina219 import INA219
from time import sleep

ina = INA219()

foo = []
for x in range(500):
  foo.insert(x,ina.getCurrent_mA())
  sleep(0.1)

for y in foo:
  print y

結果は少々妙なものとなった。

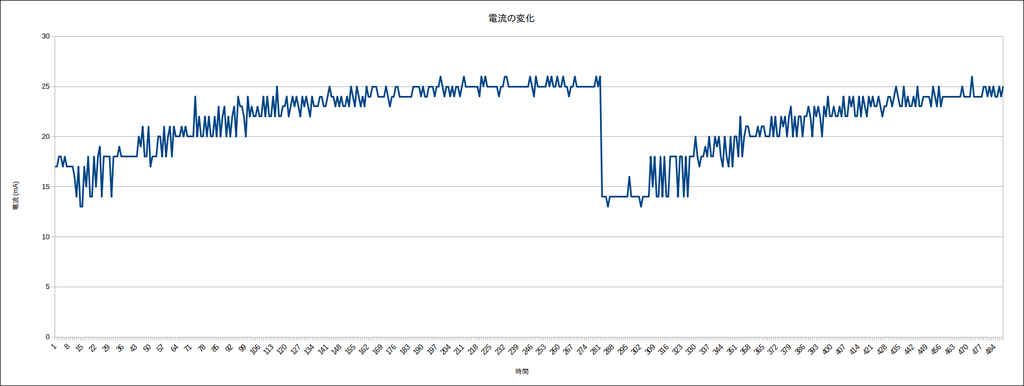

LEDの点灯数が多くなれば当然電流も多い、 かと思ってLibreのCalcで グラフにしてみたら、 細かく上がったり下がったりしている( フルサイズかつ横長)。
何枚か撮って見ていたら、 点いているはずのLEDが消えていることもあること を確認できた。

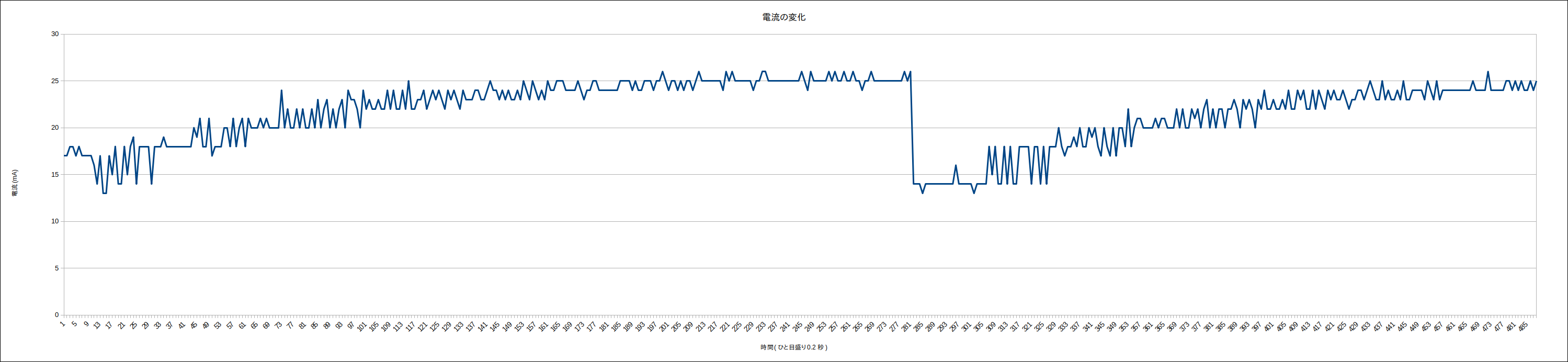

フルサイズのグラフには誤記ができてしまった。
横軸は時間だけど、ひと目盛り0.2秒、でなく0.1秒。
