屑俺日記

☆ SB1602BW-27021の

結線メモ。同じ色はRaspberryPiの同じGPIOに接続する。
(6-8は＜未接続＞とある)。

SB            RP
1  RST    赤  P1-1(3V)
2  SCL    橙  P1-5(I2C1 SL)
3  SDA    茶  P1-3(I2C1 SDA)
4  VSS    黒  P1-6(GROUND)
5  VDD    赤  P1-1(3V)
6  CAP+
7  CAP-
8  Vout
9  LED A  青  P1-7(GPIO4)
10 LED K  黒  P1-6(GROUND)

現時点で最上段(アイコンが並んでいる)を光らせることは できていない。
データシートを貰わねば...

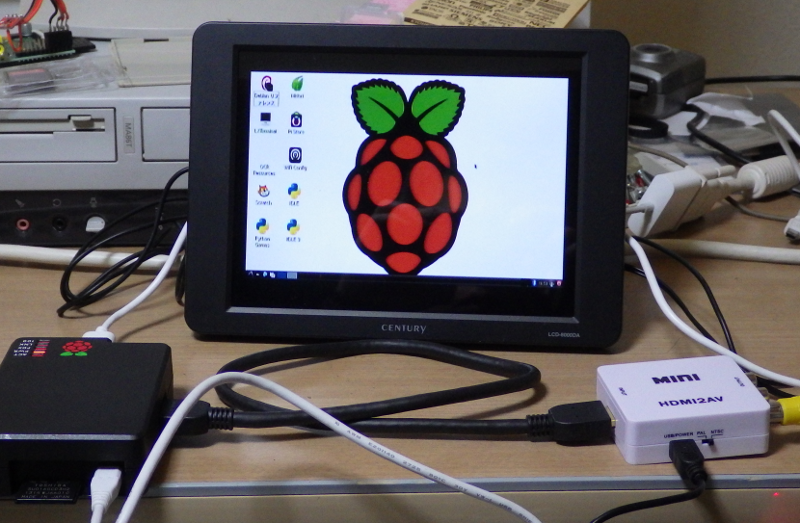

☆ HDMIから音が

RasPiと液晶テレビにて音声がそっちから出ることを確認。
でも、HDMI-> 変換アダプタ->音声は失敗。というか、今日(書いてる今は20日 だけど)は こないだと異り何も映せなかった。
あと、Squeak から音声が利用できるか確認しそびれたのも惜しい。
