☆ GPIOが4本でLEDが12個

この段階で 他の接続方式と比べての優位点がようやく出た。 3本のGPIO では6つしかできなかったし。

なんとか動くようになったが、 3本のときより、だいぶ複雑で 時間もかかった。

Port 28 橙
Port 29 赤
Port 30 茶
Port 31 黒

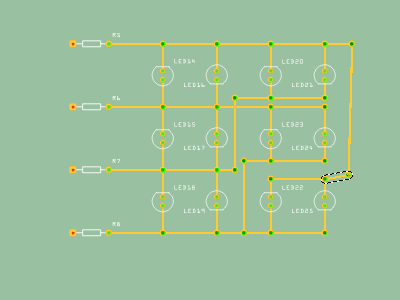

線の二本それぞれに、LEDが交互に1本。

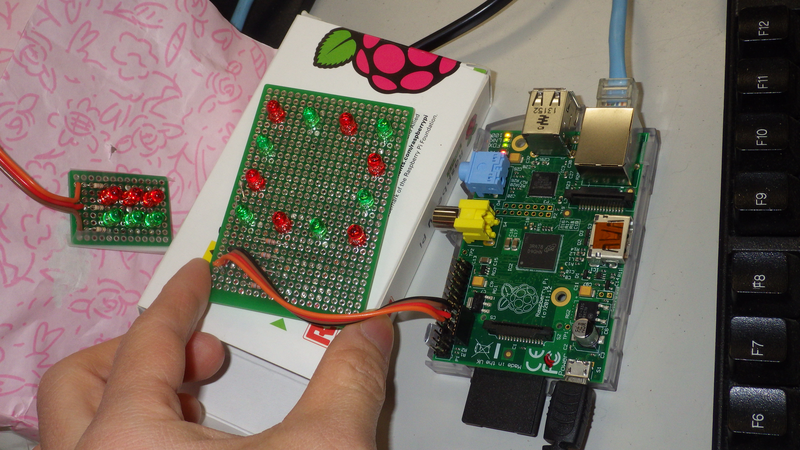

当初は このようなレイアウトにするつもりだったが、 ただ回路図のように並ぶだけでは あまり面白くなく思えて、方陣形 に配列してみた。

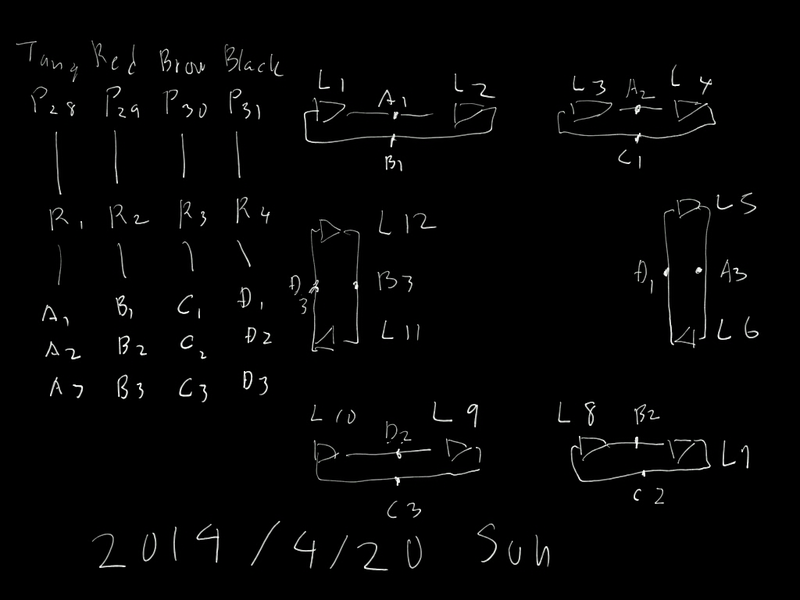

基板には こんな感じにレイアウト。
これもややこしくなった一因。

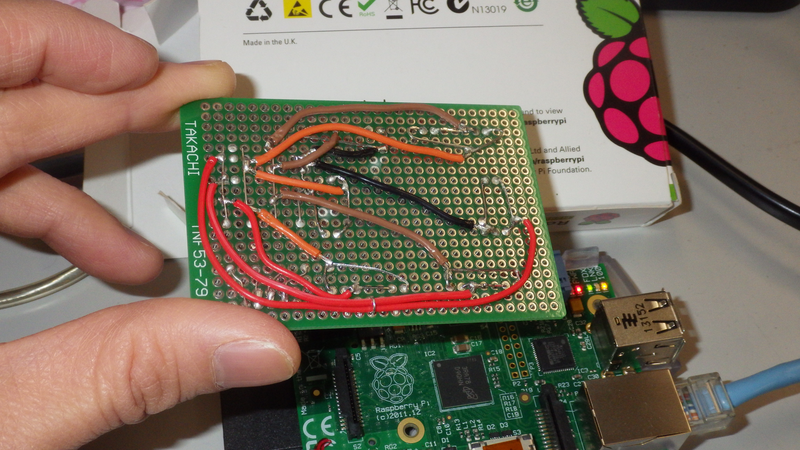

配線もかなり汚い。おまけに 橙色と赤を間違えてしまった。

ソフトの方は、例によってpython2.7。
IN/OUT_LOW/OUT_HIGHのテーブルはこんな感じ。
leds[n][0]が OUT.HIGH, [1]がOUT.LOW, 残りが INになる。

# use port 28-31
ports = [28, 29, 30, 31]
p0, p1, p2, p3 = ports
leds = [
  [p1, p0, p2, p3],
  [p0, p1, p2, p3],
  [p2, p0, p1, p3],
  [p0, p2, p1, p3],
  [p3, p0, p2, p1],
  [p0, p3, p2, p1],
  [p2, p1, p0, p3],
  [p1, p2, p0, p3],
  [p2, p3, p0, p1],
  [p3, p2, p0, p1],
  [p1, p3, p2, p0],
  [p3, p1, p2, p0]
  ]

def led_on(port):
  GPIO.setup(leds[port][0], GPIO.OUT)
  GPIO.setup(leds[port][1], GPIO.OUT)
  GPIO.setup(leds[port][2], GPIO.IN)
  GPIO.setup(leds[port][3], GPIO.IN)
  GPIO.output(leds[port][0], GPIO.HIGH)

一度に一つしか点かないのは 12個になると面白くない。
今度はソフトの方を。

☆ 頭と尻尾をくっつけて

連結リストが思い浮かばなかったので、間に合わせに。

#!/usr/bin/env python
foo = [1,2,3]
for x in range(10):
 print foo[0]
 foo.append(foo.pop(0))

$ python connect.py
1
2
3
1
2
3
1
2
3
1
